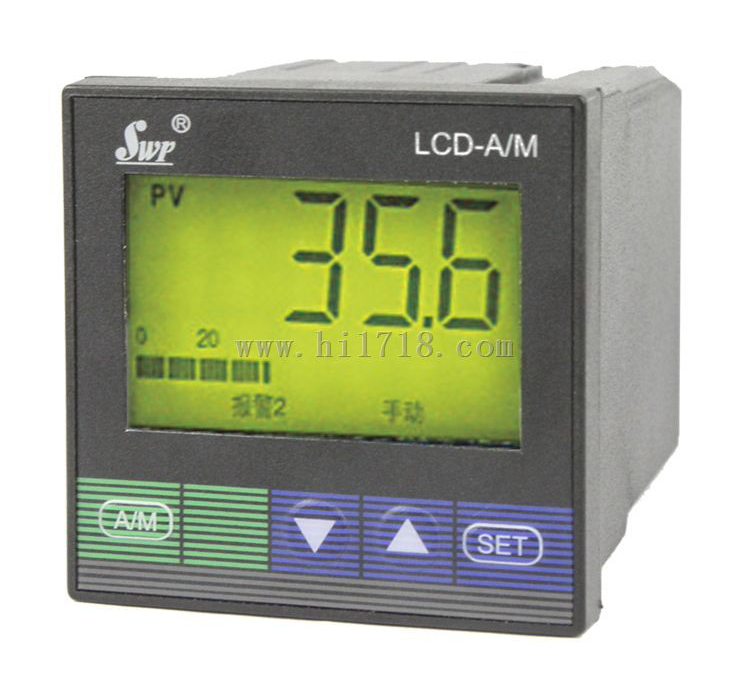

SWP-LCD-A/M手動操作器的產品詳細介紹：
產品說明: |
一、 儀表類型
SWP-W -- 交流功率表
SWP-HZ -- 交流工頻周波表
SWP-AC -- 交流電壓/電流表
SWP-COS -- 交流功率因素表
SWP-E -- 交流電量集中顯示控制儀
SWP-DC -- 直流電壓/電流表
二、 主要特點
1、 可隨意改變儀表的輸入信號量程。采用***新無跳線技術，只需設定儀表內部參數，即可適應現場要求。
2、 可帶有一路模擬量變送輸出或繼電器報警輸出，適用于各種測量控制。
3、 采用全隔離技術。
4、 SWP-E系列儀表能夠同時顯示4組交流電工參數。
三、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）
型號 |
SWP-W、AC/DC、COS、HZ40系列 |
接 線 圖 |
儀表外形 |
儀表尺寸:96×48×110mm
開孔尺寸:92×44mm
重 量:240g |
|
儀表外形 |
儀表尺寸:48×96×110mm
開孔尺寸:44×92mm
重 量:240g |
型號 |
SWP-W、AC/DC、COS、HZ80系列 |
接 線 圖 |
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g |
型號 |
SWP-E80系列 |
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
型號 |
SWP-W、AC/DC、COS、HZ90系列 |
接 線 圖 |
儀表外形 |
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
|
四、 SWP-LED系列交流電量集中顯示控制儀型譜表
型 號 |
代 碼 |
說 明 |
SWP - E |
□ □ □□ -□ □-□□- □ □- □ - □ |
交流電量集中顯示控制儀（只限80系列） |
SWP - W |
□ □ □□ -□ □-□□- □ □- □ - □ |
交流功率表 |
SWP - AC |
□ □ □□ -□ □-□□- □ □- □ - □ |
交流電壓/電流表 |
SWP - COS |
□ □ □□ -□ □-□□- □ □- □ - □ |
交流功率因素表 |
SWP - HZ |
□ □ □□ -□ □-□□- □ □- □ - □ |
交流工頻周波表 |
SWP - DC |
□ □ □□ -□ □-□□- □ □- □ - □ |
直流電壓/電流表 |
外形特征 |
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
|
|
|
|
|
|
|
|
|
| 96×48mm（橫式） 48×96mm（豎式） |
| 160×80mm（橫式）80×160mm（豎式） |
| 96×96mm |
|
控制作用 |
|
|
|
|
|
|
|
|
|
通訊方式 |
□ |
|
|
|
|
|
|
0:無通訊；2:RS-232；4:RS-422；8:RS-485 |
輸出方式 |
□ |
|
|
|
|
|
參見"變送輸出方式" |
輸入類型 |
□□ |
|
|
|
|
參見"輸入類型" |
第一報警方式 |
□ |
|
|
|
參見"報警輸出方式" |
第二報警方式 |
□ |
|
|
參見"報警輸出方式" |
饋電輸出 |
P |
|
DC24V饋電輸出 |
供電方式 |
|
| DC24V供電 |
| AC90～265V供電開關電源 |
| AC220V供電（線性電源，可省略） |
|
| 注：外形尺寸為４與９的儀表不能同時做上,下限報警與變送輸出。 |
| 例：如儀表要做上、下限報警就不能有變送輸出。如要變送輸出那只能有一個上限報警。 |
| ★ SWP－W交流功率表標準出廠為雙屏顯示。 |
| ★ 輸入類型：（出廠默認值） |
代碼 |
輸 入 范 圍 |
代碼 |
輸 入 范 圍 |
代碼 |
輸 入 范 圍 |
代碼 |
輸 入 范 圍 |
01 |
0 ～ 1A |
04 |
0 ～ 4A |
07 |
0 ～ 200V |
10 |
0 ～ 500V |
02 |
0 ～ 2A |
05 |
0 ～ 5A |
08 |
0 ～ 300V |
11 |
0 ～ 600V |
03 |
0 ～ 3A |
06 |
0 ～ 100V |
09 |
0 ～ 400V |
|
|
|
| ★ 注：交流電壓輸入信號***大為600V。如輸入電壓大于600V，外面須***接互感器。 |
| ★ 變送輸出方式： |
選型代碼 |
0 |
2 |
3 |
4 |
5 |
8 |
輸出方式 |
無輸出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊規格 |
|
| ★ 報警方式 |
選型代碼 |
N |
H |
L |
輸出方式 |
無報警（可省略） |
上限報警 |
下限報警 |
|
| 儀表用于三相對稱負載測量時，接線方法如下： |
★儀表用于單相負載測量時，接線方法如下： |
| |
|
| ★ 型號舉例： |
| ①SWP-EC-801-02-05-N |
| 交流電量集中顯示控制儀，輸入類型為0～5A，無通訊，4～20mA變送輸出，無報警輸出，無通訊。 |
| ②SWP-AC-C903-81-05-H-P |
| 交流電壓表，輸入類型為0～5A，繼電器控制輸出，帶RS-485通訊，帶上限繼電器報警輸出，帶DC24V饋電輸出。 |
|
