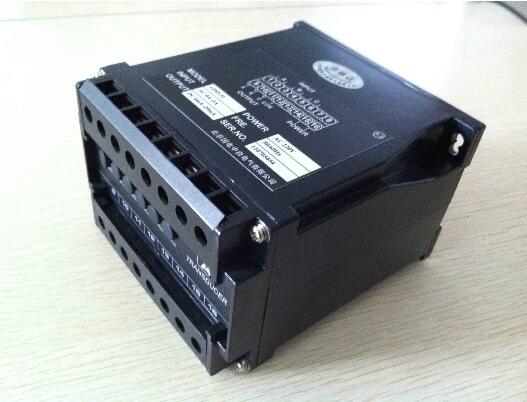

有功(無功）功率變送器的產品詳細介紹：
產品說明: |
一、概述 有功功率變送器、無功功率變送器是一種將被測有功和無功功率轉換成按線性比例輸出的直流電流或直流電 壓。并能反應出被測功率的傳輸方向。適用于各種單相、三相三線和三相四線系統，可廣泛用于石油、郵電、冶 金、鐵道、市政、電力等部門的電氣裝置。 二、型號及外形尺寸 單相有功功率變送器型號：YWD-P1 單相無功功率變送器型號：YWD-Q1 單相有功、無功功率組合變送器型號：YWD-PQ1 三相三線有功功率變送器型號：YWD-P3 三相三線無功功率變送器型號：YWD-Q3 三相三線有功、無功功率組合變送器型號：YWD-PQ3 三相四線有功功率變送器型號：YWD-P4 三相四線無功功率變送器型號：YWD-Q4 三相四線有功、無功功率組合變送器型號：YWD-PQ4 外型尺寸： YWD-P1(Q1)： 55mm×75mm×120mm 其余： 110mm×75mm×120mm 三、執行標準 GB/T13850-1998idtIEC688:1992 四、主要技術指標 a) 精度等級 0.2級、0.5級 b) 輸入、輸出及輔助電源參數 Vn輸入電壓V1100VV2220VV3270VV4400V On 輸 出An輸入電流A11AA25AA310A O50～1VO60～±1VO70～5VO80～±5VPn輔助電源P1DC24V±15%P2DC12V±10%P3AC220V±15%P4用戶自定O10～20mAO20～±20mAO34～20mAO44～12～20mA
標準輸入滿度值 型 號 接 線標準輸入滿度值（W/var）V1（100V）V2（220V） V3（270V）V4（400V）1A5A1A5A1A5A1A5AYWD-P1、YWD-Q1、YWD-PQ1YWD-P3、YWD-Q3、YWD-PQ3YWD-P4、YWD-Q4、YWD-PQ4單相三相三線三相四線10017330050086615002004006001000200030002505008001300250040004007001200200035006000 c) 過載輸入 電流：2倍連續 30倍15秒 100倍1秒 電壓：2倍連續 d) 響應時間 ≤300ms e) 吸收功耗：電壓回路：＜0.2VA/100V 電流回路：＜0.1 VA/5A f) 負載能力 ≤650Ω g) 工頻耐壓 輸入/輸出/外殼間：AC2kV/min h) 沖擊電壓 5kV/1.2～50μs（峰值） i) 絕緣強度 ≥100MΩ j) 工作環境 溫度:-10～50℃ 濕度:10～90%（無凝露） k) 貯藏條件 溫度:-40～70℃ 濕度:10～95%（無凝露） 五、安裝 DIN導軌和盤面螺釘兩種方式固定，導軌寬度為35mm，螺釘大小為M4×12。 六、產品調試 1、 單有功或單無功功率變送器：打開對應于變送器面板上相應的ZERO和CAL兩個橡皮塞，其內的二個電位器分別為零點和滿度調校電位器，調校時用小鏍絲刀慢慢旋轉至所需精度即可。 2、 有功功率、無功功率組合變送器：打開對應于變送器面板上相應的ZERO1、CAL1和ZERO2、CAL2四個橡皮塞，其內的四個電位器分別為有功功率的零點和滿度及無功功率的零點和滿度調校電位器，調校時用小鏍絲刀慢慢旋轉至所需精度即可。 3、產品出廠時已調校好零點和精度，請勿隨意調整。 七、訂貨須知 簽定訂貨合同時應詳細寫明所需的規格、電源及輸出參數，并按下列格式將代號填入，特殊規格請用文字 說明。 例1：YWD-P4-V3-A2-P1-O3 YWD-P4型三相四有功功率變送器 輸 入：270V 5A 輔助電源：DC24V±15% 輸 出： 4～20mA/-4000W～0～+4000W 例2：YWD-PQ3-V1-A2-P3-O8 YWD-PQ3型三相三線有功、無功功率組合變送器 輸 入：100V 5A 輔助電源：AC220V±15% 輸 出：0～±5V/0±～866W（var） 八、注意事項： 1、連接線須***用屏蔽線，且電源線、輸入線和輸出線須***分離。 2、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米。 3、產品出廠時已調校好零點和精度，請勿隨意調整。 |
